旭潔X970駕駛式洗地機更換刮條

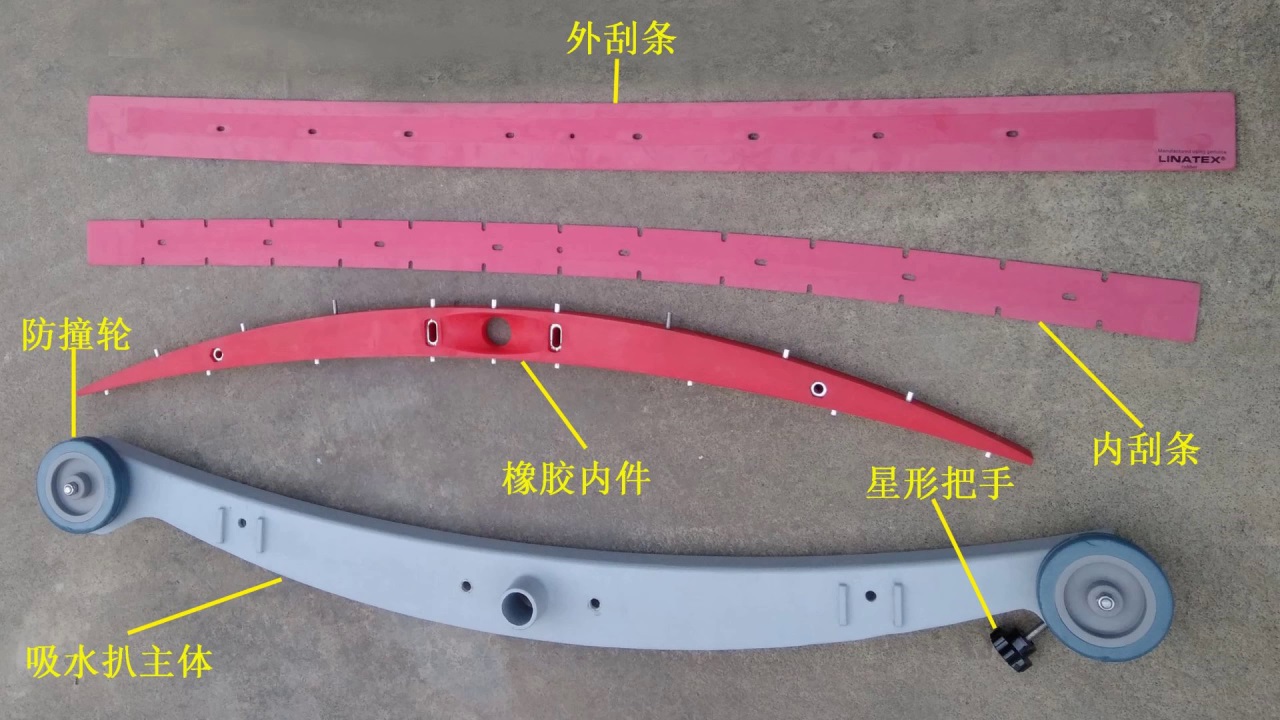

本文所提到的產品配件圖如下：

操作步驟：

拆卸舊刮條

1.逆時針旋轉，擰下蝶形螺母，卸下兩個支撐輪

2.逆時針旋轉，擰下兩個五角螺母

3.逆時針旋轉，擰下兩個六角螺母，松開壓條

4.逆時針旋轉，擰松星形把手至適當位置

5.拿下壓條

6.取出外刮條

7.取出兩個固定螺栓和兩個支撐輪螺栓

8.取出內刮條

安裝新刮條

1.安裝內刮條，對準內刮條的孔，一一按進橡膠內件

2.安裝兩個固定螺栓和兩個支撐輪螺栓

3.安裝兩個五角螺母

4.對齊外刮條的孔 一一按進橡膠內件

5.安裝壓條，窄邊朝自己，對齊孔，一一按進橡膠內件

6.順時針?lè)较驍Q緊星形把手

7.順時針?lè)较驍Q緊六角螺母，固定壓條

8.安裝支撐輪

9.理順刮條

10.翻轉擺正吸水扒

操作視頻：
